P型システム

P型システム 地図式受信機

P型1級複合受信機/P型1級受信機/GP型1級複合受信機/GP型1級受信機

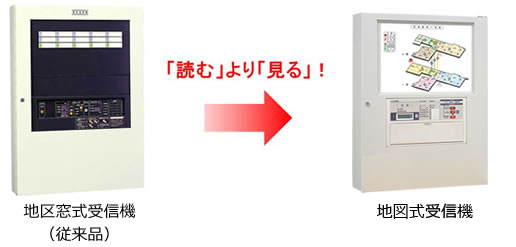

NDC-MAPシリーズの地図式とは?

フィルムカラープリントLED方式の地図表示装置で、火災発報箇所や防排煙の作動をLEDの点灯や点滅により、管理する建物の平面図上に見やすく分かりやすく表示できるものです。

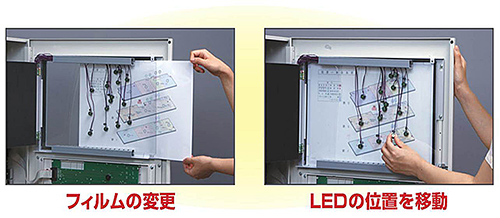

またLEDの位置も自由に移動ができ、10回線から100回線までラインアップし、規模に合わせて幅広く対応が可能です。
(特許取得) NDC-MAPシリーズの「地図式」は、使う人の身になって考えた”人に優しく、人に易しい”製品づくりを目指しています。

主な特長

NDC-MAPシリーズの地図式

火災発報箇所が一目でわかり、迅速な初期消火への対応を行えます。

  • ・全体の火災状況を把握でき適切な避難誘導を行えます。
  • ・「警戒区域一覧図」としてご使用できます。
  • ・増改築・レイアウトの変更時に容易に対応できます。

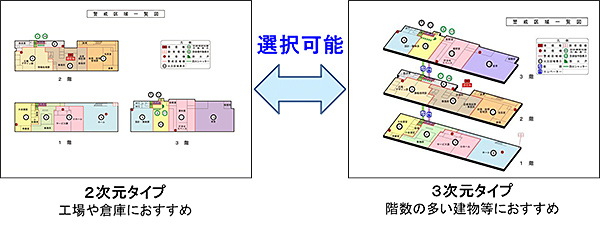

地図の表現は建物や管理体制にあわせて設備図と同じ「2次元タイプ」と建物全体のイメージがつかめる「3次元タイプ」が選択できます。

地図サイズはA4サイズ~B0サイズまで用途に応じて幅広く対応できます。

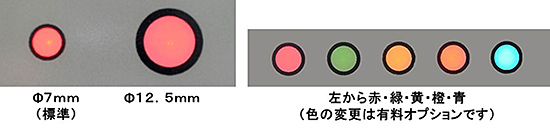

LEDサイズはø7mm(標準)のほかにø12.5mmの大型LEDを選択することができます(赤色のみ)。 また色についても赤・緑・黄・橙・青の中からご要望に応じ選択できます。

液晶画面にガイドを表示

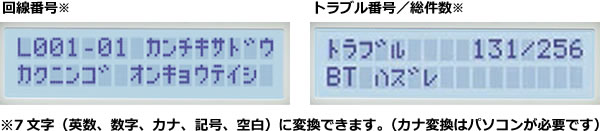

火災警報やトラブル内容は液晶画面の文字メッセージで確認でき、次の操作内容のガイダンスも表示されます。警報内容や対処方法を受信機上で速やかに把握できます。

液晶画面やパソコンでかんたん設定

受信機のソフト設定も、液晶画面で分かりやすく簡単に行えます。また、パソコンで設定データを作成・管理を行う事も可能です。回線数の多い物件などでも容易に対応できます。(専用ソフトとSDカード等が別途必要です。)

発報階音声メッセージ機能

火災発生と発報場所を、階メッセージでわかりやすくお知らせ。音声は、「○○階、○○回線、エレベータ、階段」の設定が可能。(「エレベータ」と「階段」には東・西・南・北の方角の設定も可能です。)

自己診断機能

定期的な診断機能を搭載し、信頼性が一層向上しました。

発報/操作履歴表示機能

現在から過去10000件までの発報・操作履歴をタイムスタンプ付で盤面操作にて確認できます。

特定有害物質を排除

地球環境改善のため、2006年7月からヨーロッ パにて施行されたRoHS指令に基づいて6種類の特定有害物質を排除しました。

P型自動試験機能対応型(PX-地図式受信機)も標準でラインアップ

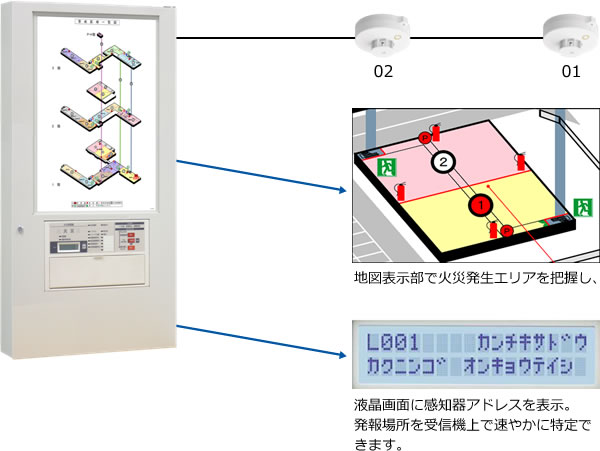

感知器のアドレス機能・自動試験機能が備わったPX-地図式受信機もラインアップしています。

●自動試験対応型感知器の点検

加熱、加煙試験と煙感知器の感度試験が免除されます。(外観点検など、免除されない項目もあります。)

■自動試験項目一覧
定 時 感知器作動試験(自動試験対応感知器)
定 時 予備電源監視
定 時 CPU・メモリ監視
常 時 感知器回線導通試験
常 時 主回路電源監視
常 時 供給電源監視
常 時 地区ベル回線導通試験

自動試験機能対応感知器、地区音響配線、予備電源などの状態を常時監視。
異常発生時には、異常表示される自動試験機能を搭載。
高いシステム信頼性に加え、試験・点検作業も大幅に効率化します。

■柔軟なシステム設計

1つの回線に、自動試験機能対応感知器と一般感知器との混在が可能です。
全て自動試験化、一部分のみの自動試験化など、建物用途や規模に応じたシステムが構築できます。

・感知器回線ごとに、一般型/自動試験対応型を
自由に組み合わせられます。

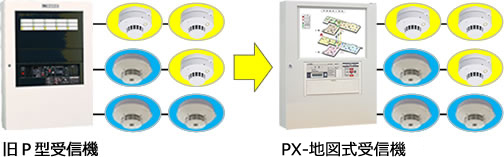

・P型からのリニューアル時には、
配線はそのままで自動試験機能へ更新が可能です。

P型自動試験機能対応感知器
一般感知器

火災、ガス漏れ一体型(GP型1級受信機・GP型1級複合受信機)

GP型はガス漏れと火災の操作部一体型でコンパクト。ガス漏れ、火災の地図表示は発報時点灯、故障・ 断線時点滅表示します。
(受信機の機能・仕様は一部異なります。別途お問い合わせ下さい)

その他

NDC-MAPシリーズの地図式は受信機以外にも副受信機や警報盤、多回線タイプの連動操作盤等にもご活用いただけます。

地図式受信機カタログ

PDF(2.146KB)

P型2級地図式受信機

主な特長

・火災地区が地図表示

ひと目で状況把握が行え、初期消火などが素早く対応可能となります。

・シンプルな操作

もしもの時の操作が簡単です。

・簡単施工

感知器との接続は速結端子を採用し、施工スピードアップが図られます。

・らくらく点検

試験に要する時間を短縮。「一斉試験」で各種の試験がワンタッチで行え、試験の大幅なスピードアップと省力化が図れます。

P型2級地図式受信機カタログ

PDF(887KB)
