- 自動火災報知設備
地区窓式副受信機

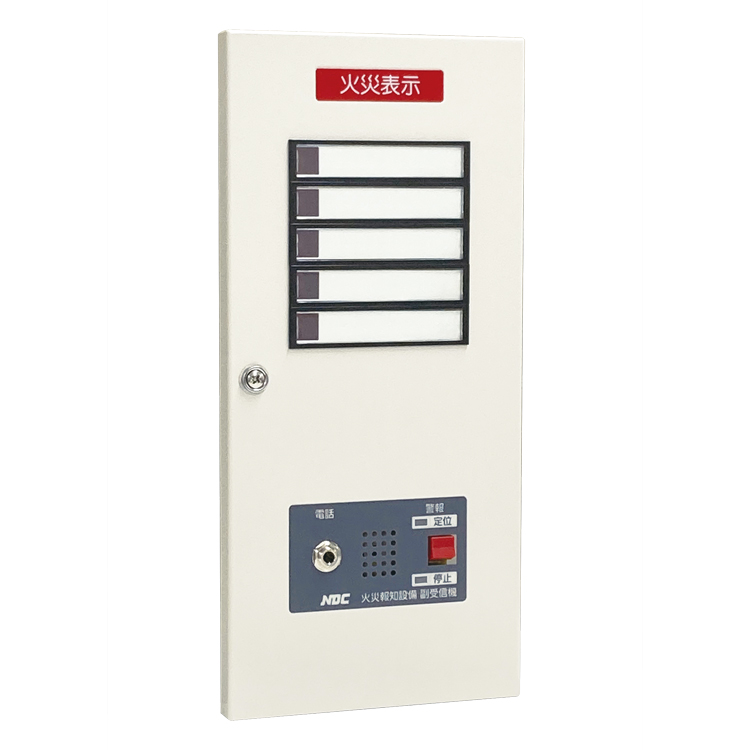

地区窓式副受信機内器 NYI403FK/NYI412FK
| 品番 | NYI403FK/NYI412FK |
|---|---|
| 種類・回線数 | P型1級用5回線内器/P型2級用5回線内器 |
| 主要部品材質 | 扉：鋼板（t=1.0）、枠：鋼板（t=1.2） 塗装：5分ツヤ 粉体焼付塗装 塗装色：オイスターグレー（日塗工番号：B25-80A） |
| 適合ボックス | 露出ボックス：SJ型NBY418EJH 質量：0.7kg 埋込ボックス：5個用スイッチボックス（カバーなし）DS49150K |
主な技術資料
別表１
| 品 番 | NYI403FKC05H | NYI412FKA05 | NYI403FKC10H | NYI403FKC15H | NYI403FKC20H | NYI403FKA25H | NYI403FKA30H | |||||||||||||||||||||||||||||||||||||||
| 回 線 数 | Ｐ型１級用 ５回線内器 |
Ｐ型２級用 ５回線内器 |
10回線内器 | 15回線内器 | 20回線内器 | 25回線内器 | 30回線内器 | |||||||||||||||||||||||||||||||||||||||
| 定格 | 入力電圧 | DC24V （副受信機電源⊕⊖） | ||||||||||||||||||||||||||||||||||||||||||||
| 音響装置 | DC24V 20mA 70dB以上（断続音） | |||||||||||||||||||||||||||||||||||||||||||||
| 定位スイッチ灯 | DC24V ３mA | |||||||||||||||||||||||||||||||||||||||||||||
| 地区灯 | DC24V ３mA /１窓 | |||||||||||||||||||||||||||||||||||||||||||||
| 最大消費電流 | DC24V 5回線：38mA 10回線：53mA 15回線：68mA 20回線：83mA 25回線：98mA 30回線：113mA | |||||||||||||||||||||||||||||||||||||||||||||
| 使用温度温度 | －10℃ ～＋50℃ | |||||||||||||||||||||||||||||||||||||||||||||
| 質量 | 内器1.1㎏ | 内器3㎏ | ||||||||||||||||||||||||||||||||||||||||||||
